eTransmit – būdas išsaugoti DWG, kad nepritrūktų paveiksliukų, šriftų ir kitų detalių

Norėdami sukomplektuoti visus “Autocad” programoje braižomo brėžinio naudojamus failus, teksto šriftus, linijų stilius, išorinius įkeltus brėžinius (xRef), ar rastrinius failus naudokite automatinę “eTransmit” funkciją. Šios funkcijos pagalba sukursite ZIP tipo archyvinį failą, į kurį bus surinkti visi brėžinyje naudojami reikalingi elementai. Archyvą galėsite išsaugoti laikmenoje arba išsiusti elektroniniu paštu. Tokiu būdu sukurtame archyve niekada nepritrūks nuotraukų ir nebus iškraipomi tekstiniai šriftai. Atsispausdinę išvysite būtent tokį rezultatą kokio tikėjotės.

Visa tai padaryti nėra sunku. Tereikia atlikti šiuos veiksmus:

  1. Išsaugokite braižomą brėžinį (“Save”). Jei yra atlikti pakeitimai ir jie neišsaugoti, programa parodys pranešimą, siūlantį tai padaryti prieš pradedant eTransmit procedūrą.

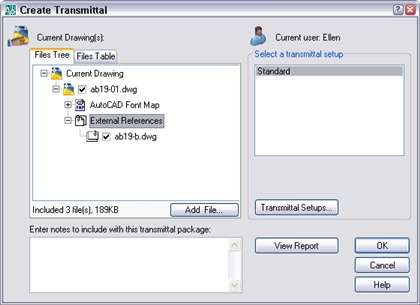

  2. Pasirinkite programos meniu File -> eTransmit. Atsidarys eTransmit funkcijos gido langas:
    eTransmit-1
  3. Jei pageidaujate, galite parašyti pastabas arba kitą Jūsų manymu, aktualią informaciją archyvo gavėjui teksto rinkimo lange, apatiniame kairiajame gido lango kampe. Jei siųsite šį archyvą elektroniniu paštu šis tekstas bus matomas pašto žinutės tekste. Jei darysite ZIP arba EXE (savaime išsiarchyvuojantis failas) šis tekstas bus matomas archyvo aprašyme. Jei ši funkcija Jums neaktuali, veiksmą galite ir praleisti.
  4. Spauskite a Transmittal Setup mygtuką proceso charakteristikų nustatymui. Atsidarys nustatymų langas:
    eTransmit-2
  5. Išskleiskite nustatymų eilutę Transmittal Package, pasirinkite vieną iš pageidaujamų išsaugojimo būdų: Folder (direktorija), Self-extracting Executable (savaime išsiskleidžiantis failas), ar Zip. Patartina nenaudoti EXE (antrojo varianto) kadangi siunčiant paštu EXE failai dažnai blokuojami apsaugos programų.
  6. Išskleiskite nustatymų eilutę File Format . Čia galite pasirinkti senesnę Autocad versiją, jei yra tikimybė, kad gavėjas naudojasi senesniu Autocad nei naudotas braižant brėžinį. Jei versijos keisti nenorite palikite Keep existing drawing file formats.
  7. Skiltyje Transmittal File Folder pasirinkite vietą, kurioje pageidaujate išsaugoti sukomplektuotą brėžinio archyvą. Pagal nutylėjimą siūloma ta pati saugojimo vieta, kurioje yra Jūsų naudojamas brėžinio failas.
  8. Skiltyje Transmittal File Name įrašykite pageidaujamą kuriamo archyvo pavadinimą.
  9. Nustatymų dalyje Transmittal Options pasirinkite pageidaujamus parametrus. Rekomenduojama visada aktyvuoti Include fonts (Būkite atidūs. Ši funkcija netaikoma sisteminiams operacinės sistemos True type šriftams):
    eTransmit-3
  10. Spauskite OK pabaigti procedūrą ir išsaugoti archyvą at išsiųsti elektroninį paštą.
  11. Nusikopijuokite sukurtą archyvą į kompiuterinę laikmeną ir drąsiai eikite pas mus atsispausdinti brėžinių.

Jei nepavyksta atlikti eTransmit, bandykite išsaugoti PDF failą. Kaip tai padaryti galite rasti šiame puslapyje.

Vaizdinė instrukcija anglų kalba:
